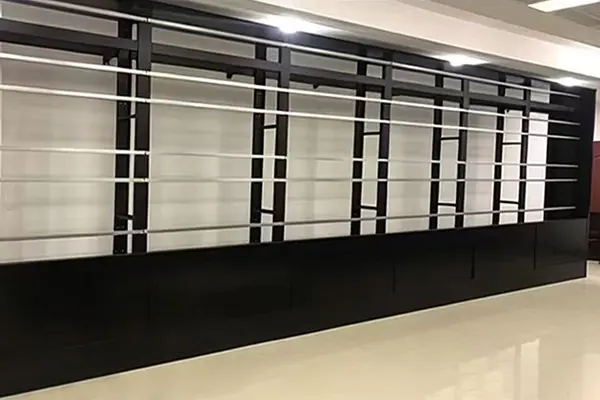

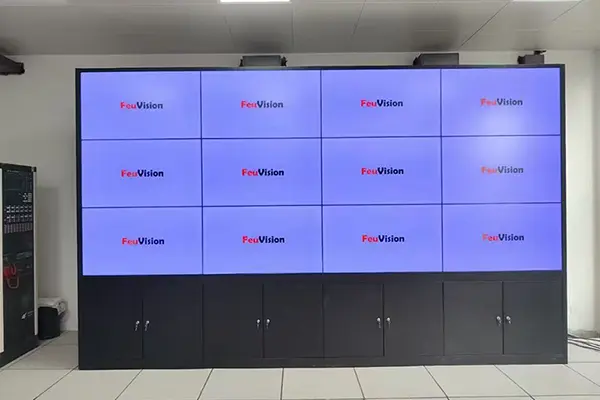

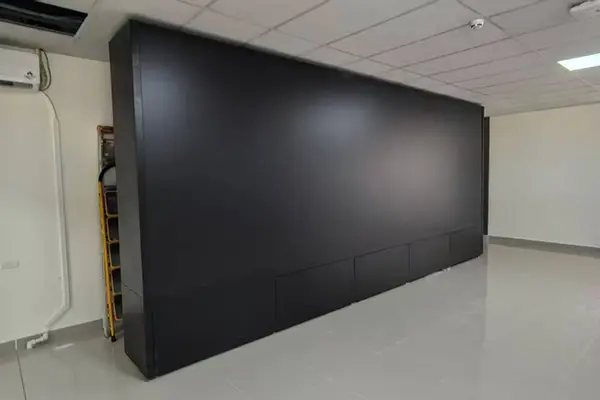

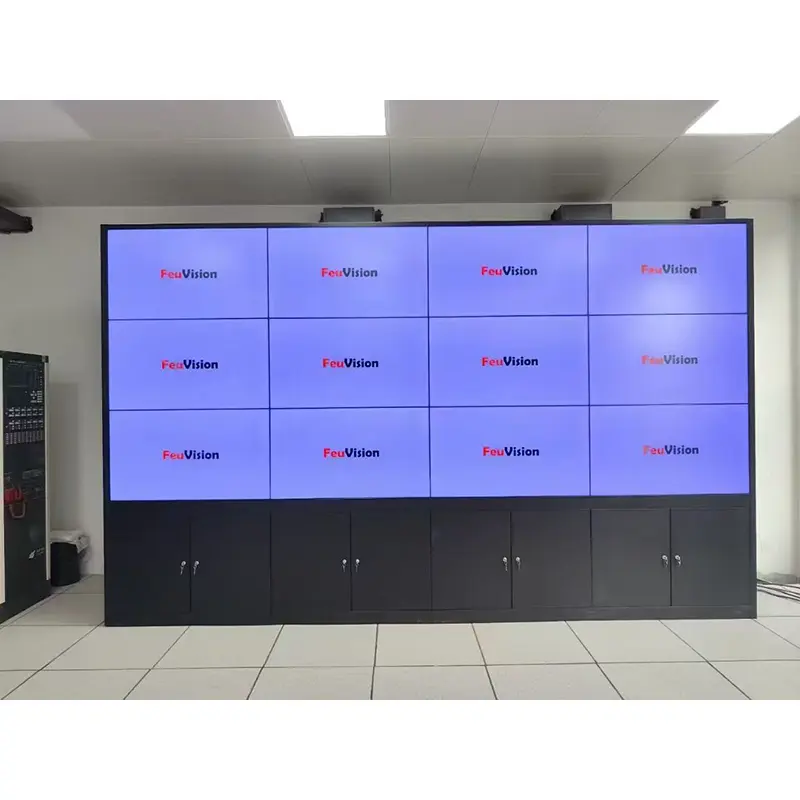

LCD Video Wall Mount

Pemasangan tembok video LCD minangka sistem dhukungan logam modular sing dirancang khusus kanggo tembok video LCD, digunakake ing skenario splicing multi-layar kalebu pemantauan keamanan, pusat konferensi, iklan komersial lan pusat komando lalu lintas. Digawe saka piring baja cold-rolled dhuwur-kekuatan karo mekanisme fine-tuning tliti, ndhukung tembok-dipasang lan instalasi lantai-ngadeg, karo imbuhan sawijining kanggo saben panel kanggo mesthekake kesenjangan splicing seragam lan lumahing sakabèhé warata. Langsung diwenehake dening pabrikan, kustomisasi OEM kasedhiya.

Telung Inti Engineering Pain Points Ditanggulangi

1. Celah penyambungan sing ora rata– Penyetelan halus 6 arah, celah minimal nganti 0.5mm

2. Long-term sagging–Kurung bantalan beban ngisor + bantalan gaya multi-titik, ora ana deformasi sajrone 8 taun

3. Pangopènan angel-Disassembly independen kanggo panel siji, panggantos ing 90 detik

Panduan Pemilihan Model

Apa milih kita LCD Video Wall Mount?

1. 6-cara Fine Adjustment kanggo Precise Splicing Gap Control

Dilengkapi mekanisme penyesuaian 6 arah vertikal, horisontal lan ngarep mburi kanggo trimming pasca instalasi. Malah karo ± 5mm kasalahan ngebur tembok, kesenjangan splicing bisa narrowed kanggo 0.5-1.5mm (gumantung saka kekandelan ngelmu kebatinan layar).

Range pangaturan:

Vertikal: ± 8mm

Horizontal: ± 8mm

•Ngarep-mburi: ± 5mm

2. Frame Modular kanggo Layout Fleksibel

Bingkai perakitan pamisah kanthi kait posisi presisi ndhukung:

Tata letak lanskap baris tunggal (1×N)

Tata letak matriks multi-baris (M×N)

•Sambungan layar potret (kanggo signage digital)

• Campuran lanskap & tata letak potret

Dhuwur kolom tunggal maksimal: 4m (kira-kira 6 pcs 46"/4 pcs 55" panel)

Ekstensi horisontal tanpa wates liwat pirang-pirang set kolom kanthi sisih

3. Disassembly Independent kanggo Maintenance effortless

Saben panel dipasang kanthi pancingan sing kapisah. Kanggo panggantos panel sing rusak utawa inspeksi kabel mburi:

✅Ora perlu mbongkar layar jejer

✅Pembubaran wong siji sajrone 90 detik

✅Ora ana pengaruh ing stabilitas tembok sakabèhé

4. Ngisor Load krenjang Nyegah Sagging

Panel siji 55 "bobot nganti 35kg. Pemasangan biasa mung gumantung ing gantung mburi, cenderung maju miring lan mudhun mudhun sawise nggunakake jangka panjang.

Gunung iki nambahake kurung beban ngisor kanggo nyebarake bobot panel menyang balok silang, kanthi kapasitas beban panel siji sing aman 80kg lan nol deformasi sajrone 8 taun.

5. Manajemen kabel sing didhelikake kanggo katon apik

Saluran rute kabel khusus sing dilindhungi ing pigura kanggo kabel saiki sing kuwat & lemah:

Kabel HDMI, kabel jaringan lan kabel daya wis lengkap

Ora ana kabel sing katon ing ngarep tembok video

Selaras karo standar kontrol geni & keamanan

6. Mode Instalasi Dual Pas Kabeh Tipe Wall

Parameter teknis

Langkah Instalasi (Dipasang ing tembok kanggo Referensi)

2 buruh dibutuhake; tembok video 4-panel njupuk watara 2 jam

Langkah Instalasi Wall-dipasang

1. Measuring & Positioning: Tandhani posisi pengeboran ing tembok saben gambar tata letak splicing, calibrate karo level gauge

2. Ndandani Balok Salib: Pasang balok salib horisontal (1 saben baris) kanthi baut ekspansi M10/M12, spacing≤600mm

3. Pra-instal Hanging Plates: Ndandani fine-tuning gantung piring kanggo mburi VESA bolongan layar, mesthekake alignment horisontal

4. Gunung Layar: Mulai saka baris ngisor, geser pancingan layar menyang slot balok silang lan kenceng kancing

5. Fine-tune Splicing Gaps: Nyetel jackscrews 6-way karo hex wrench kanggo sempit longkangan kanggo≤1.0mm

6. Manajemen kabel: Rute kabeh kabel menyang troughs kabel lan ngencengi ngawut-awut anti-ngeculke

7. Power-on Test: Priksa lampahing gambar, sijine menyang nggunakake sawise konfirmasi

Langkah Instalasi Floor-ngadeg

1. Nglumpukake Kolom: Sambungake kolom kiwa & tengen karo penyangga salib ngisor, pasang bantalan sikil sing bisa diatur

2. Imbuhan Level: Puter bantalan sikil kanggo imbuhan dhuwur, calibrate karo ngukur tingkat

3. Nambahake Diagonal Braces: Wajib diagonal bracing kanggo dhuwur luwih saka 2m kanggo penguatan

4. Pemasangan Layar: Tindakake Langkah 3–5 saka prosedur sing dipasang ing tembok

5. Ngunci Final: Kenceng kabeh bolts nyambungake lan daya kanggo testing

Skenario sing ditrapake

Perbandingan karo Gunung Tradisional

FAQ

Q1: Apa ukuran panel tembok video sing dipasang iki?

A: Kompatibel karo mainstream 46 ", 49" lan 55 "panel tembok video. Kanggo ukuran liyane (43", 65"), mriksa model darmabakti kita utawa kontak kanggo kustomisasi.

Q2: Apa angel ngganti panel sing rusak?

A: Desain hanging independen ngidini disassembly kapisah saka panel siji tanpa mengaruhi stabilitas kabeh tembok video.

Q3: Bisa dipasang panel splicing LCD melengkung?

A: standar video wall gunung sing flat-kastruktur. Adaptor mlengkung dibutuhake kanggo panel LCD mlengkung. Nyedhiyakake radius kelengkungan lan radian splicing kanggo pangolahan lengen mlengkung khusus.

Q4: Apa kapasitas mbukak layar maksimum lan faktor safety?

A: Kapasitas beban panel tunggal sing dirancang: 80kg (beban uji ngrusak≥160kg), faktor keamanan≥2.0. Panel utama 55" paling abot kira-kira 30kg, 65" nganti 45kg, loro-lorone adoh saka watesan desain. Isih verifikasi kapasitas beban nyata saka tembok utawa lemah sadurunge instalasi.

Q5: Kepiye milih antarane jinis sing dipasang ing tembok lan lantai?

A:

•Tembok bata beton / padhet → Dipasang ing tembok (biaya murah, hemat ruang)

•Kaca / marmer / tembok lunas baja ringan (ora ana pengeboran sing diidini)→ Ngadeg ing lantai (ora ana karusakan dekorasi)

• Panggunaan seluler multi-situs→ Gunung troli seluler (karo kastor)

Q6: Apa kompatibel karo layar merek liyane (Samsung/LG/BOE)?

A: Nggih. VESA bolongan soyo tambah nutupi 200 × 200mm kanggo 800 × 600mm, kompatibel karo liwat 95% saka 46-55 "panel tembok video komersial ing pasar. piring adaptor utawa mesin adat kasedhiya kanggo pola bolongan khusus.

Kenapa Pilih Kita?

• Luwih saka 10 taun pengalaman manufaktur video wall gunung

• Sertifikasi sistem manajemen mutu ISO9001:2015

•Pabrik dhewe-diduweni karo lengkap ing-house sheet metal Processing, uyuh lan Déwan

• Pengalaman Ekspor: Produk sing didol menyang luwih saka 30 negara kalebu Eropa, Amerika, Asia Tenggara lan Timur Tengah

• Kemampuan kustomisasi: Dhukungan OEM / ODM kanthi proses lengkap kanthi konfirmasi gambar 3D

• Jaminan sawise-sales: Response ing 24 jam, solusi kasedhiya ing 48 jam
